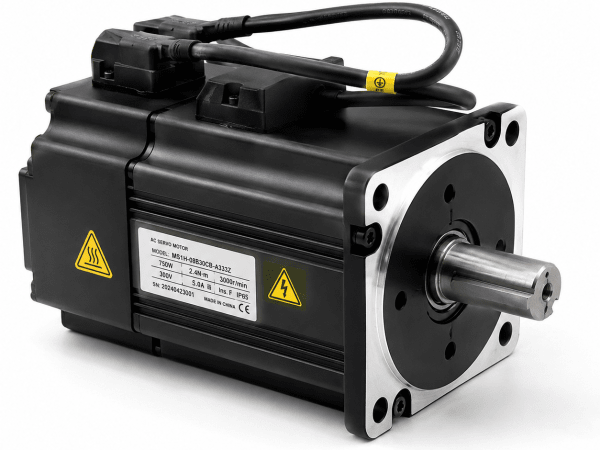

Сервоприводы в станках с ЧПУ: типичные неисправности и ремонт

Когда станок с ЧПУ вдруг начинает «капризничать», виновником не всегда оказывается программа, инструмент или оператор. Часто за странными рывками, ошибками позиционирования и потерей точности скрывается сервосистема: сервомотор, драйвер, энкодер, кабели обратной связи и механика оси. В такой момент ремонт сервоприводов становится не просто технической задачей, а способом вернуть оборудованию стабильность, скорость и предсказуемость. Разберемся, какие поломки встречаются чаще всего и как не превратить небольшой сбой в дорогой простой.

Почему сервопривод так важен для станка с ЧПУ

Сервопривод отвечает за точное перемещение рабочих органов станка: шпиндельной бабки, стола, портала, револьверной головки или другой оси. Он получает команды от системы управления ЧПУ, сравнивает заданное положение с фактическим и через обратную связь корректирует движение.

В эту связку обычно входят сервомотор, серводрайвер, энкодер, силовые кабели, сигнальные линии, тормоз, датчики и механическая передача. Если хотя бы один элемент начинает работать нестабильно, станок теряет главное преимущество — точность. Отсюда появляются конусность детали, ступеньки на поверхности, сбои при интерполяции, вибрации и аварийные остановы.

Для производства это выглядит драматично: партия деталей может уйти в брак, сроки — сорваться, а оператор — получить набор непонятных ошибок на панели управления.

Первые признаки неисправности: что должно насторожить

Сервоприводы редко выходят из строя совсем без предупреждения. Чаще станок заранее подает сигналы, которые легко списать на «усталость оборудования».

К типичным симптомам относятся:

• рывки при перемещении оси;
• нестабильная подача;
• перегрев сервомотора или драйвера;
• посторонний шум, гул, свист, скрежет;
• ошибка позиционирования;
• потеря нулевой точки;
• самопроизвольная остановка станка;
• срабатывание защиты по перегрузке;
• вибрация на малых оборотах;
• ухудшение качества поверхности детали.

Особенно опасна ситуация, когда проблема появляется периодически. Сегодня станок работает нормально, завтра уходит в аварию, а послезавтра снова ведет себя спокойно. Такие «плавающие» неисправности часто связаны с контактами, перегревом электронных компонентов, поврежденными кабелями или нестабильной обратной связью.

Самые частые причины отказов сервоприводов

Главный враг сервосистемы — не возраст сам по себе, а условия эксплуатации. Металлическая пыль, вибрации, скачки напряжения, перегрузки, плохое охлаждение и загрязнение шкафа управления ускоряют износ электроники и механики.

Часто встречаются повреждения силового модуля серводрайвера. Он управляет током двигателя и принимает на себя серьезные нагрузки. При скачке напряжения, коротком замыкании или перегреве могут пострадать транзисторы, диодные мосты, конденсаторы, цепи питания.

Не менее распространены проблемы с энкодером. Этот датчик сообщает системе, где находится вал двигателя. Если энкодер загрязнен, поврежден или дает некорректный сигнал, ЧПУ начинает «видеть» ось неправильно. В результате появляются ошибки по обратной связи, дрожание, резкие остановы и отказ от выхода в референсную точку.

Отдельная история — кабели. Силовые и сигнальные линии постоянно испытывают изгибы, особенно на подвижных порталах и осях. Внешне кабель может выглядеть целым, но внутри уже есть надлом жилы или нарушение экрана. Итог — помехи, пропадание сигнала и загадочные аварии.

Когда виновата не электроника, а механика

Сервопривод может быть исправен, но станок все равно будет вести себя так, будто привод «умирает». Причина — механическая нагрузка. Изношенные направляющие, зажатая шарико-винтовая пара, люфт в муфте, поврежденный редуктор или подклинивание оси заставляют сервомотор работать с перегрузкой.

Система управления видит, что ось не успевает за заданием, увеличивает ток, двигатель греется, драйвер уходит в защиту. На панели появляется ошибка, похожая на электрическую неисправность, хотя первопричина находится в механике.

Поэтому грамотная диагностика всегда начинается не только с электроники. Нужно проверить свободный ход оси, состояние смазки, люфты, затяжку крепежа, состояние ремней, муфт, подшипников и ШВП. Иногда достаточно устранить закусывание, чтобы «неисправный» сервопривод снова заработал нормально.

Диагностика: как ищут источник проблемы

Хорошая диагностика сервопривода похожа на расследование. Нельзя просто заменить первый подозрительный блок и надеяться на чудо. Сначала изучают код ошибки, историю аварий, условия появления сбоя и поведение конкретной оси.

Затем проверяют питание, заземление, состояние клемм, разъемов, кабелей, тормозной цепи и вентиляции. В шкафу управления обращают внимание на пыль, следы перегрева, запах гари, вздутые конденсаторы, потемневшие платы, загрязненные вентиляторы.

После этого тестируют серводрайвер, сервомотор и энкодер. Измеряют сопротивление обмоток, изоляцию, сигналы обратной связи, токи, параметры разгона и торможения. При необходимости двигатель проверяют отдельно от механики, чтобы понять, связана ли перегрузка с самим мотором или с осью станка.

Важный этап — анализ настроек. Неверные параметры сервопривода, некорректные коэффициенты усиления, неправильный тип энкодера или сбитые лимиты тока могут вызывать вибрацию, перегрев и ошибки даже при исправном железе.

Ремонт серводрайвера: что обычно восстанавливают

Серводрайвер — электронный мозг и силовая часть привода. Его ремонт может включать восстановление цепей питания, замену силовых ключей, конденсаторов, реле, оптронов, резисторов, драйверов затворов, элементов защиты и разъемов.

После замены компонентов важно не просто включить блок в сеть. Драйвер проверяют под контролируемой нагрузкой, тестируют реакцию на команды, работу тормозного резистора, стабильность питания и обмен с системой ЧПУ. Если этого не сделать, отремонтированный модуль может снова выйти из строя уже на станке.

Иногда ремонт оказывается невыгодным. Например, если повреждена многослойная плата, сгорел процессорный модуль или отсутствуют критически важные компоненты. В таких случаях рассматривают замену блока, подбор аналога или восстановление системы с сохранением совместимости с ЧПУ.

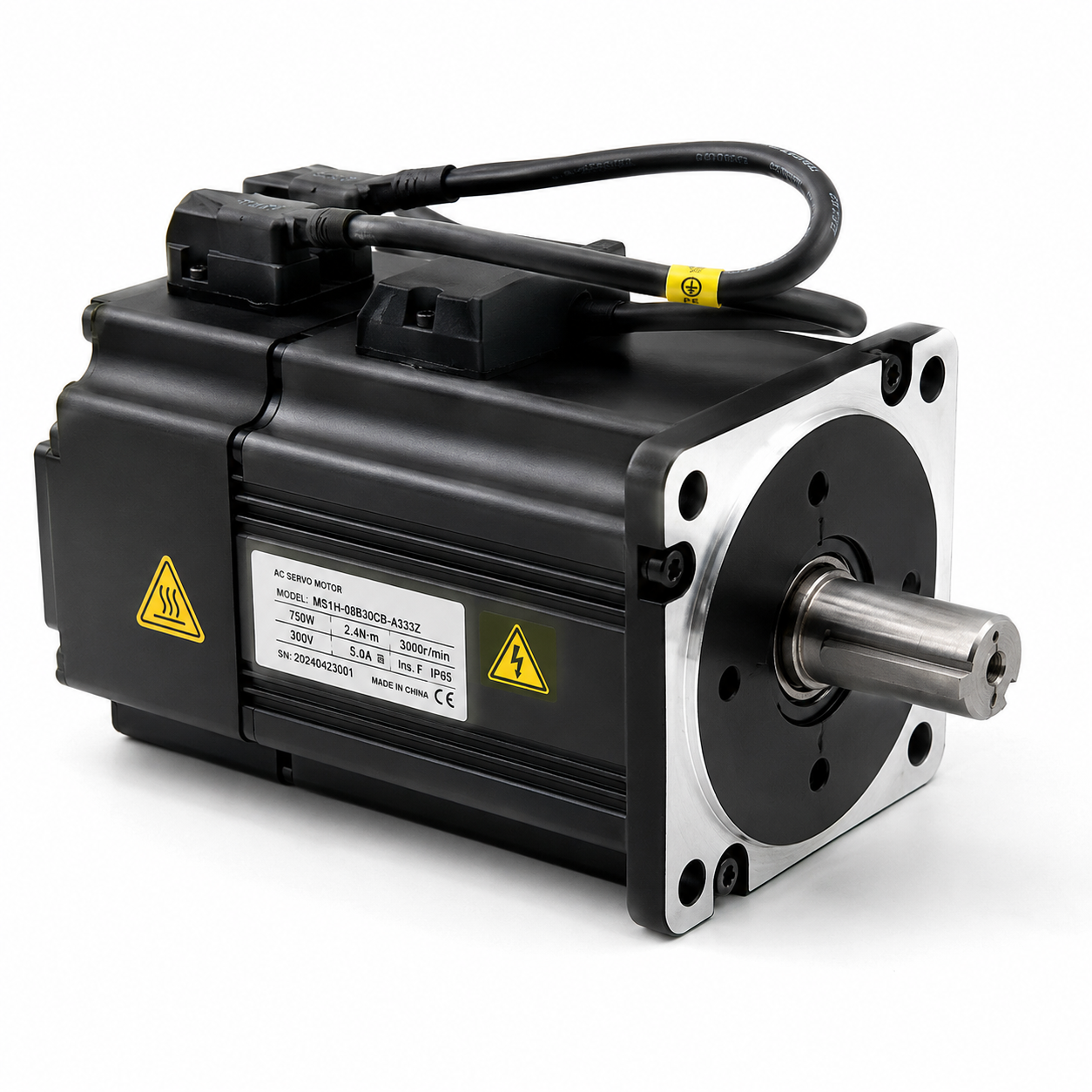

Ремонт сервомотора: от подшипников до энкодера

Сервомотор кажется прочным и простым, но внутри у него тоже достаточно уязвимых мест. Подшипники изнашиваются, тормоз может подклинивать, обмотки страдают от перегрева, а энкодер боится ударов, загрязнения и неправильной разборки.

Типичный ремонт включает замену подшипников, восстановление тормоза, проверку обмоток, очистку, сушку, замену датчика обратной связи или настройку его положения. После вмешательства мотор обязательно проверяют на биение, шум, нагрев, плавность вращения и корректность сигнала энкодера.

Особенно аккуратно нужно работать с датчиком положения. Небольшое смещение энкодера может привести к неправильной коммутации, рывкам и ошибкам. Поэтому после ремонта требуется точная настройка, а не просто механическая сборка.

Ошибки при ремонте, которые делают хуже

Самая популярная ошибка — менять узлы наугад. Сначала драйвер, потом мотор, потом кабель, а в конце оказывается, что ось клинила из-за загрязненной направляющей. Такой подход увеличивает расходы и не гарантирует результата.

Еще одна проблема — установка неподходящих компонентов. Сервопривод работает в точной связке с ЧПУ, энкодером, параметрами двигателя и настройками драйвера. Даже похожий по мощности блок может не подойти по протоколу, распиновке, типу обратной связи или алгоритму управления.

Опасна и поверхностная очистка шкафа управления. Пыль и металлическая стружка проводят ток, забивают вентиляцию и создают условия для перегрева. Если убрать только видимые загрязнения, а не проверить вентиляторы, фильтры и контакты, неисправность может быстро вернуться.

Профилактика: как продлить жизнь сервоприводу

Сервосистема любит чистоту, стабильное питание и нормальное охлаждение. Регулярная профилактика стоит заметно дешевле, чем аварийный ремонт после остановки производства.

Полезно периодически проверять:

• температуру сервомоторов и драйверов;
• состояние вентиляторов и фильтров;
• надежность разъемов и клемм;
• целостность кабельных трасс;
• наличие люфтов в передаче;
• состояние смазки и направляющих;
• ошибки в журнале ЧПУ;
• качество заземления;
• работу тормозных резисторов.

Также важно не игнорировать первые признаки нестабильности. Если ось начала гудеть, греться или иногда уходить в ошибку, лучше остановиться на диагностику заранее. В мире станков с ЧПУ маленький симптом часто оказывается трейлером большого ремонта.

Когда ремонтировать, а когда менять

Решение зависит от стоимости простоя, доступности запчастей, возраста оборудования и характера повреждения. Если неисправность локальная, а сервопривод совместим с системой ЧПУ и хорошо ремонтируется, восстановление обычно выгодно. Особенно это актуально для дорогих промышленных станков, где оригинальные модули стоят дорого или поставляются долго.

Замена логична, когда блок сильно поврежден, ремонт ненадежен, нет компонентов или требуется модернизация. Иногда обновление сервосистемы дает бонусы: выше точность, лучше динамика, меньше нагрев, удобнее диагностика, стабильнее работа на сложных траекториях.

Главное — не оценивать привод отдельно от станка. Сервомотор, драйвер, механика, параметры ЧПУ и технологическая нагрузка работают как единый организм. Поэтому правильное решение всегда строится на полной диагностике.

Сервопривод в станке с ЧПУ — это не просто двигатель, который крутит ось. Это система, отвечающая за миллиметры, микроны, повторяемость и качество детали. Его неисправности могут выглядеть как шум, перегрев, ошибка энкодера, сбой позиционирования или внезапная остановка, но за каждым симптомом стоит конкретная причина.

Грамотный ремонт начинается с диагностики, а не с случайной замены деталей. Нужно проверить электронику, мотор, кабели, обратную связь и механику оси. Такой подход помогает вернуть станку точность, сократить простой и избежать повторных аварий. А профилактика, чистый шкаф управления и внимательное отношение к первым сигналам делают сервопривод не слабым местом, а надежным участником производственного процесса.
